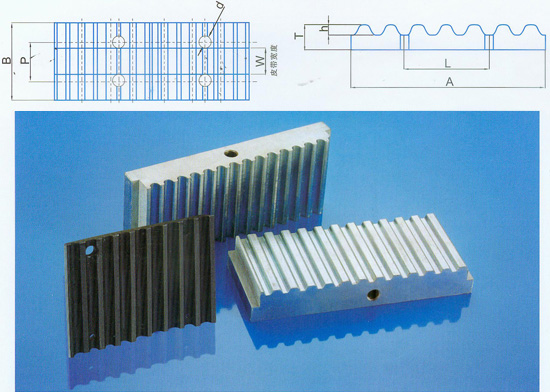

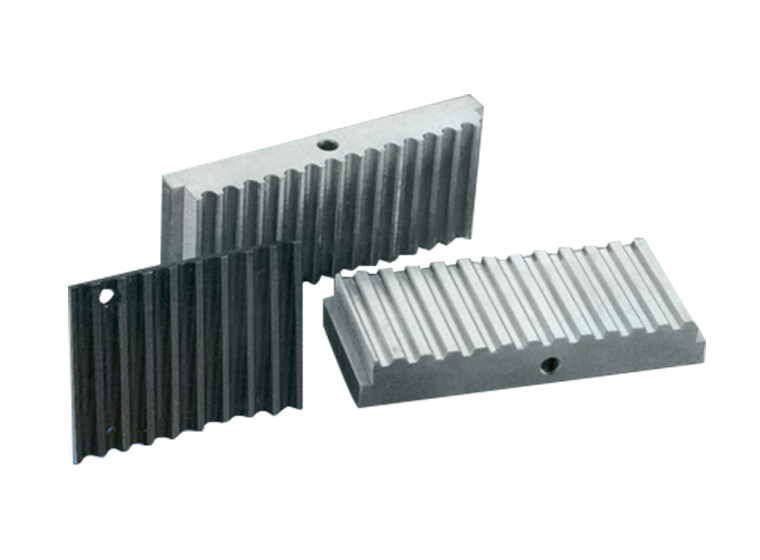

齒板

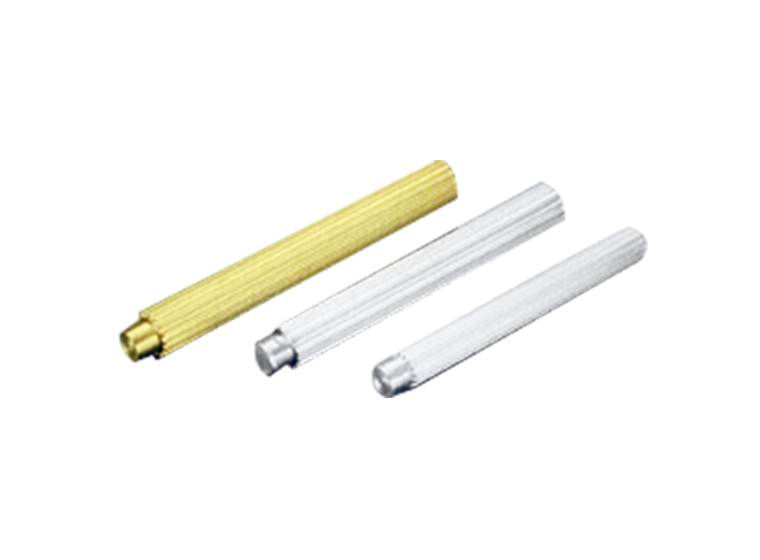

齒棒
| 型號 | 皮帶工稱寬度 | W | A | B | T | h | L | P | d |
| MXL | 025 | 6.4 | 26 | 18 | 4 | 0.51 | 19 | 11 | 3.4 |
| 037 | 9.5 | 22 | 14 | ||||||
| 050 | 12.7 | 26 | 18 | ||||||
| XL | 025 | 6.4 | 36 | 24 | 6 | 1.25 | 25 | 12 | 4.5 |
| 031 | 7.9 | 25 | 14 | ||||||
| 037 | 9.5 | 26 | 16 | ||||||
| 050 | 12.7 | 30 | 20 | ||||||
| L | 050 | 12.7 | 66 | 32 | 8 | 1.9 | 50 | 20 | 5.5 |
| 075 | 19.1 | 38 | 26 | ||||||
| 100 | 25.4 | 46 | 33 | ||||||
| 150 | 38.1 | 58 | 46 | ||||||
| H | 075 | 19.1 | 89 | 38 | 10 | 2.3 | 70 | 26 | 5.5 |
| 100 | 25.4 | 46 | 33 | ||||||
| 150 | 38.1 | 58 | 45 | ||||||
| 200 | 50.4 | 70 | 58 | ||||||
| S2M,P2M | 040 | 4 | 26 | 16 | 4 | 4 | 0.76 | 18 | 3.4 |
| 060 | 6 | 18 | 10 | ||||||
| 010 | 10 | 24 | 15 | ||||||
| 3M,S3M,P3M | 060 | 6 | 21 | 20 | 4 | 4 | 1.14 | 11 | 3.4 |
| 010 | 10 | 25 | 15 | ||||||
| 150 | 15 | 30 | 20 | ||||||
| 5M,S5M,P5M | 100 | 10 | 35 | 26 | 6 | 1.81 | 25 | 16 | 4.5 |
| 150 | 15 | 32 | 21 | ||||||
| 250 | 25 | 42 | 31 | ||||||
| 8M,S8M,P8M | 150 | 15 | 56 | 34 | 8 | 2.85 | 40 | 22 | 5.5 |
| 250 | 25 | 44 | 32 | ||||||
| 300 | 30 | 50 | 37 | ||||||
| 400 | 40 | 60 | 47 | ||||||
| T5,AT5 | 100 | 10 | 35 | 26 | 6 | 1.2 | 25 | 16 | 4.5 |
| 150 | 15 | 32 | 21 | ||||||
| 200 | 20 | 38 | 26 | ||||||
| 250 | 25 | 43 | 31 | ||||||
| T10,AT10 | 150 | 15 | 70 | 34 | 8 | 2.5 | 50 | 22 | 5.5 |
| 200 | 20 | 40 | 27 | ||||||
| 250 | 25 | 44 | 32 | ||||||
| 300 | 30 | 50 | 37 |

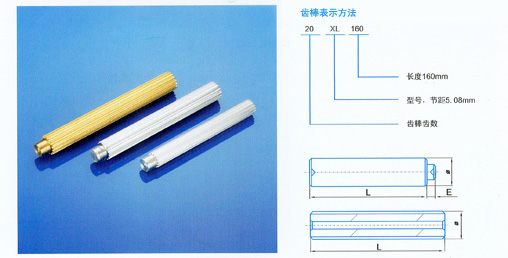

| 型號 | 齒數范圍 | 長度 |
| MXL | ≤16 | 60 |
| 17~38 | 120 | |
| 39~79 | 160 | |
| ≥80 | 200 | |
| XL | ≤16 | 120 |
| 17~31 | 160 | |
| ≥32 | 200 | |
| L | 10~17 | 160 |
| ≥18 | 200 | |
| H | ≥14 | 200 |
| XH | ≥18 | 200 |
| T2.5 | ≤14 | 60 |
| 17~32 | 120 | |
| 33~62 | 160 | |
| ≥63 | 200 | |
| T5 | ≤16 | 120 |
| 17~32 | 160 | |
| ≥33 | 200 | |
| T10 | 10~16 | 160 |
| ≥17 | 200 | |
| T20 | ≥18 | 200 |
| AT3 | ≤12 | 60 |
| 13~26 | 120 | |
| 27~52 | 160 | |
| ≥53 | 200 | |
| 2M | ≤16 | 60 |
| 17~40 | 120 | |
| 41~78 | 160 | |
| ≥79 | 200 | |
| 3M | ≤12 | 60 |
| 13~26 | 120 | |
| 27~52 | 160 | |
| ≥53 | 200 | |
| S4.5 | ≤18 | 120 |
| 19~35 | 160 | |
| ≥36 | 200 | |
| 5M | ≤17 | 120 |
| 18~32 | 160 | |
| ≥33 | 200 | |
| 8M | 10~16 | 160 |
| ≥17 | 200 | |
| 14M | ≥28 | 200 |
適用于中等載荷和重載荷,徑向安裝尺寸小,方便簡潔。表面壓力小,使用成本低,允許較大粗糙度,鎖緊時,軸轂相對于軸無軸向移動。

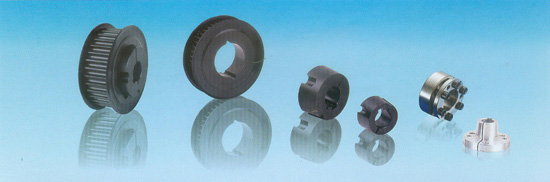

錐套是一種歐美國家普遍適用的新型機械傳動聯接部件,具有標準化程度高、精度高、結構緊湊、安裝拆卸方便等特點。通過8度外錐面與皮帶輪、鏈輪及其他傳動件內錐面壓緊聯接,使各種傳動件的定心精度大大提高。錐套尺寸為系列標準設計。其內孔鍵槽按ISO標準加工。通用性互換性很好,適用各種場合。當傳動件經過長時間運轉時,內孔及鏈槽就可能發生損壞,如果是適用這種錐套的傳動件,發生這種情況時,只需更換同一規格錐套就可以恢復使用。因而大大提高傳動件使用壽命,降低維修費用節省時間。
將錐面緊固套與同步帶輪裝在傳動軸上
將螺釘擰入緊固螺釘孔,對稱用力擰緊,通過錐套的錐面作用,將傳動軸與皮帶輪聯系在一起。
將緊固螺釘退出后,再擰入退出螺釘孔,用力擰入,錐套與帶輪松動分離,然后取下。
| 錐套型號 | 大端直徑 | 寬度 | 中心圓 | 螺栓規格 |
| 1008 | 35.2 | 22.3 | 33.73 | M6*12 |
| 1108 | 38.38 | 22.3 | 36.92 | M6*12 |
| 1210 | 47.62 | 25.4 | 44.44 | M10*16 |
| 1215 | 47.62 | 38.1 | 44.44 | M10*16 |
| 1310 | 50.8 | 25.4 | 47.63 | M10*16 |
| 1610 | 57.15 | 25.4 | 53.97 | M10*16 |
| 1615 | 57.15 | 38.1 | 53.97 | M10*16 |
| 2012 | 69.85 | 31.80 | 66.68 | M12*22 |
| 2517 | 85.73 | 44.5 | 82.55 | M12*22 |
| 2525 | 85.73 | 63.50 | 82.55 | M12*22 |
| 3020 | 107.96 | 50.8 | 101.60 | M16*28 |
| 3030 | 107.96 | 76.20 | 101.60 | M16*28 |
| 錐套型號 | A | B | C | 螺栓規格 | G |
| 3535 | 127 | 89 | 122.68 | M12*40 | 40° |
| 4040 | 146.05 | 101.60 | 140.72 | M16*45 | 40° |
| 4545 | 161.93 | 114.30 | 155.70 | M20*50 | 40° |
| 5050 | 177.80 | 127 | 170.69 | M20*57 | 40° |
| 錐套型號 | 錐套內孔規格 |
| 1008 | 10、11、12、14、15、16、18、19、20、22、24. |
| 1108 | 10、11、12、14、15、16、18、19、20、22、24、25、28. |
| 1210 1215 | 11、12、14、15、16、18、19、20、22、24、25、28、30、32. |
| 1310 | 14、15、16、18、19、20、22、24、25、28、30、32、35. |
| 1610 1615 | 14、15、16、18、19、20、22、24、25、28、30、32、35、38、40、42. |
| 2012 2017 | 18、19、20、22、24、25、28、30、32、35、38、40、42、45、48、50. |
| 2517 2525 | 20、22、24、25、28、30、32、35、38、40、42、45、48、50、55、60. |
| 3020 3030 | 25、28、30、32、35、38、40、42、45、48、50、55、60、65、70、75. |
| 3525 3535 | 35、38、40、42、45、48、50、55、60、65、70、75、80、85、90. |
| 4030 4040 | 40、42、45、48、50、55、60、65、70、75、80、85、90、95、100. |
| 4535 4545 | 55、60、65、70、75、80、85、90、95、100、105、110. |
| 5040 5050 | 60、65、70、75、80、85、90、95、100、105、110、115、120、125. |

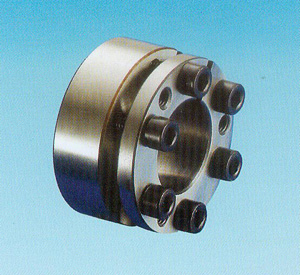

結構性能:
Z8型脹套適用于軸和軸上零件的聯結,以傳遞扭矩、軸向力。
標記示例:
內徑d=200mm,外徑d=47mm的Z8型脹套:
脹套Z8-20*47JB/T7934-1999
Z8型脹緊聯結套的基本尺寸及參數(JB/T7934-1999)
| 基本尺寸 | 額定負荷 | 脹套與軸結合面上的壓力Pf N/mm2 |
螺釘的擰緊力矩M N-m |
重量 kg |
||||||||
| d | D | L1 | L2 | L3 | L4 | d1 | n | 軸向力Ft kN |
扭矩Mt kN-m |
|||
| mm | ||||||||||||
| 20 | 47 | 17 | 22 | 28 | 34 | M6 | 5 | 30 | 0.29 | 220 | 17 | 0.25 |
| 22 | 0.32 | 200 | ||||||||||
| 24 | 50 | 0.37 | 200 | 0.27 | ||||||||
| 25 | 6 | 36 | 0.45 | 215 | ||||||||
| 28 | 55 | 0.5 | 200 | 0.32 | ||||||||
| 30 | 0.54 | 190 | 0.35 | |||||||||
| 32 | 60 | 8 | 48 | 0.77 | 215 | 0.37 | ||||||
| 35 | 0.84 | 190 | 0.34 | |||||||||
| 38 | 65 | 0.91 | 195 | 0.4 | ||||||||
| 40 | 0.96 | 190 | 0.38 | |||||||||
| 45 | 75 | 20 | 25 | 33 | 41 | M8 | 7 | 77 | 1.75 | 230 | 41 | 0.63 |
| 50 | 80 | 1.93 | 210 | 0.68 | ||||||||
| 55 | 85 | 8 | 88 | 2.45 | 215 | 0.73 | ||||||
| 60 | 90 | 2.7 | 190 | 0.78 | ||||||||
| 63 | 95 | 28 | 41 | 9 | 100 | 3.18 | 205 | 0.89 | ||||
| 65 | 95 | 33 | 41 | 3.25 | 200 | 0.83 | ||||||
| 70 | 110 | 24 | 30 | 40 | 50 | M10 | 8 | 141 | 5 | 220 | 83 | 1.33 |
| 75 | 115 | 5.25 | 200 | 1.4 | ||||||||
| 80 | 120 | 5.6 | 190 | 1.48 | ||||||||
| 85 | 125 | 9 | 159 | 6.75 | 200 | 1.55 | ||||||
| 90 | 130 | 7.1 | 190 | 1.63 | ||||||||
| 95 | 135 | 10 | 176 | 8.35 | 200 | 1.7 | ||||||
| 100 | 145 | 26 | 32 | 44 | 56 | M12 | 8 | 205 | 10.3 | 210 | 145 | 2.6 |
| 110 | 155 | 11.25 | 190 | 2.8 | ||||||||
| 120 | 165 | 9 | 231 | 13.9 | 210 | 3 | ||||||
| 130 | 180 | 34 | 40 | 52 | 64 | 12 | 308 | 20 | 190 | 4.6 | ||
| 140 | 190 | 54 | 68 | M14 | 9 | 317 | 22.25 | 180 | 230 | 4.9 | ||
| 150 | 200 | 10 | 352 | 26.3 | 190 | 5.2 | ||||||
| 160 | 210 | 11 | 287 | 31 | 190 | 5.5 | ||||||
| 170 | 225 | 44 | 50 | 64 | 79 | 12 | 422 | 35.9 | 150 | 7.75 | ||
| 180 | 235 | 38 | 145 | 8.15 | ||||||||
| 190 | 250 | 15 | 528 | 50.1 | 170 | 9.5 | ||||||
| 200 | 260 | 15 | 52.8 | 160 | 9.9 | |||||||
| 220 | 285 | 50 | 56 | 72 | 88 | M16 | 12 | 587 | 64.5 | 145 | 355 | 13.4 |
| 240 | 305 | 15 | 734 | 88 | 165 | 14.3 | ||||||
| 260 | 325 | 18 | 880 | 114 | 180 | 15.5 | ||||||
| 280 | 355 | 60 | 66 | 84 | 102 | M18 | 16 | 948 | 132 | 150 | 485 | 22.9 |
| 300 | 375 | 18 | 1059 | 159 | 160 | 24.4 | ||||||
| 320 | 405 | 74 | 81 | 101 | 121 | M20 | 18 | 1374 | 220 | 150 | 690 | 36.1 |
| 340 | 425 | 21 | 1603 | 272.5 | 175 | 38.4 | ||||||
| 360 | 455 | 86 | 94 | 116 | 138 | M22 | 18 | 1710 | 308 | 140 | 930 | 46.2 |
| 380 | 475 | 21 | 1995 | 379 | 155 | 55 | ||||||
| 400 | 495 | 1995 | 399 | 150 | 61 | |||||||
注:Z8型脹緊聯結套螺釘的機械性能等級為12.9級。
