同步帶輪 鋁 板 同步帶 V 帶 V帶輪 齒 板 特種膠帶

product

產品展示

同步帶輪：廣泛用于機械、紡織、印刷、煙草、化工、輕工、冶金、礦山、儀表儀器、石油、汽車等行業。我公司可為用戶設計制造各種用途的 同步帶輪，價格合理，交貨及時，歡迎合作。

多楔帶輪：多楔帶傳動是V帶、平帶的綜合傳動，具有傳動功率大，扭曲性能好，使用壽命長，能量損失小，伸長率小等優點，將逐步取代V帶，平帶等領域。

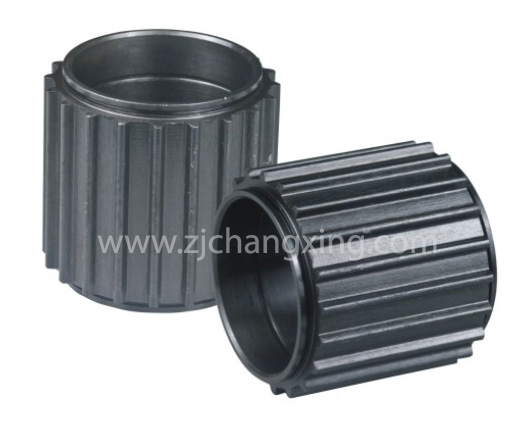

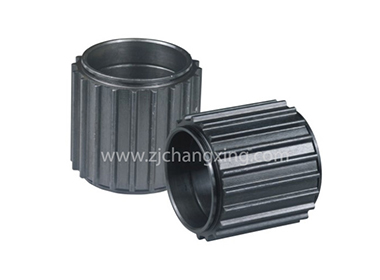

AT10同步帶步輪

S5M-26Z光伏組件同步帶輪

01

同步帶輪

02

光伏帶輪

基本結構 公差表 代號表示方式 齒形尺寸

同步帶輪基本結構型號

P=節距是在帶輪或傳動帶中心節線上測得相鄰兩個齒的距離

Z=帶輪齒數

Dp=帶輪的節圓直徑，可以從以下公式推得出 Dp=P.Z/π

De=帶輪實際外圓直徑 De=Dp-2k

Dm=帶輪臺肩直徑

d=帶輪內孔直徑

W=帶輪齒部寬度

L=帶輪總寬度（包括臺肩長度）

同步帶輪材料：鋼，鑄件，鋁合金

1、同步帶輪節距公差（單位:mm)

外徑 允許偏差
  任意兩相鄰齒間 90°弧內
≤25.40 0.03 0.05
>25.40-50.80 0.03 0.08
>50.80-101.60 0.03 0.10
>101.60-177.80 0.03 0.13
>177.80-304.80 0.03 0.15
>304.80-508.00 0.03 0.18
>508 0.03 0.20

2、同步帶輪外徑公差(單位:mm)

外徑 公差
≤25.40 +0.050
>25.40-50.80 +0.080
>50.80-101.60 +0.100
>101.60-177.80 +0.130
>177.80-304.80 +0.150
>304.80-508.00 +0.180

3、同步帶輪端面允許跳動量（單位:mm)

帶輪外徑 允許跳動量
≤101.60
>101.60-254.00
>254.00		 0.10
帶輪外徑×0.001
0.25+[（帶輪外徑-254.00）×0.005]

4、同步帶輪徑向允許跳動量（單位:mm）

帶輪外徑 允跳值
≤203.20
>203.20		 0.13
0.13+[( 帶輪外徑-203.20）×0.005]

1、梯形齒同步輪表示方式

例：

2、T型齒同步輪表示方式

例：

3、HTD(高扭曲圓弧齒型)

例：

1、帶輪直邊齒形尺寸和公差（單位：mm）

節距代號 bw hg β±1.5° rb rt 2k
MXL 0.84±0.05 0.69 20 0.35 0.13 0.508
XXL 1.14±0.05 0.84 25 0.35 0.30 0.508
XL 1.32±0.05 1.65 25 0.41 0.64 0.508
L 3.05±0.10 2.67 20 1.19 1.17 0.762
H 4.19±0.13 3.05 20 1.60 1.6 1.372
XH 7.90±1.15 7.14 20 1.98 2.39 2.794
XXH 12.17±0.18 10.31 20 3.96 3.18 3.048

2、T型同步帶輪齒形尺寸（單位：mm）

齒距代號 形狀 形狀 β
Grad		 rb rt 2k
SE
br		 N
br		 SE
hg		 N
hg
    公差   公差   公差 mix ±1.5° max   公差
T2.5 1.75 +0.050 1.83 +0.050 0.75 +0.050 1 25 0.2 0.3 +0.050 0.6
T5 2.96 +0.050 3.32 +0.050 1.25 +0.050 1.95 25 0.4 0.6 +0.050 1
T10 6.02 +0.100 6.57 +0.100 2.6 +0.100 3.4 25 0.6 0.8 +0.100 2
T20 11.65 +0.150 12.6 +.0150 5.2 +.0130 6 25 0.8 1.2 +0.100 3

3、HTD 同步帶輪齒形尺寸（單位：mm）

節距型號 節距 齒高 底圓半徑 齒槽寬 齒頂圓半徑 齒形角 2k
3M 3 1.28 0.91 1.90 0.3 ≈14° 0.762
5M 5 2.16 1.56 3.25 0.48 ≈14° 1.14
8M 8 3.54 2.57 5.35 0.8 ≈14° 1.372
14M 14 6.20 4.65 9.80 1.4 ≈14° 2.794
20M 20 8.60 6.84 14.80 1.4 ≈14° 4.30

4、STPD/STS同步帶輪齒形尺寸（單位:mm）

節距型號 節距 齒高 底圓半徑 齒槽寬 2k
S2M 2 0.76 1.325 1.30 0.508
S3M 3 1.11 1.975 1.95 0.762
S4.5M 4.5 1.59 2.98 2.93 0.762
S5M 5 1.77 3.275 3.25 0.96
S8M 8 2.83 5.30 5.20 1.372
S14M 14 4.95 9.28 9.10 2.794

5、AT同步帶輪齒形尺寸

帶型 節距 齒形角 齒槽寬 齒高 齒根圓角 齒頂圓角 2k
PB 2β° s jg 半徑r1 半徑r2
AT3 3 50±1 1.5 1.0 0.3 0.2 0.6
AT5 5 2.7 1.10 0.86 0.40 1
AT10 10 5.4 2.35 1.25 0.40 2
AT20 20 10 5.00 2.50 1.75 2.96

6、RPP同步帶輪齒形尺寸

帶型 節距 齒槽寬 齒高 2k
PB s jg
P3M 3 2.00 1.09 0.76
P5M 5 3.32 1.81 1.14
P8M 8 5.35 2.9 1.37
